【RME】M-32/16シリーズの後継機種、次世代のプロトコルとなるAVBにも対応するAD/DAコンバーターが登場！

2019年10月09日公開

◆RME

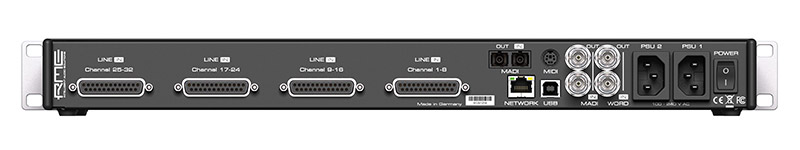

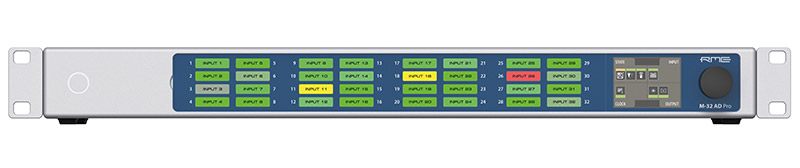

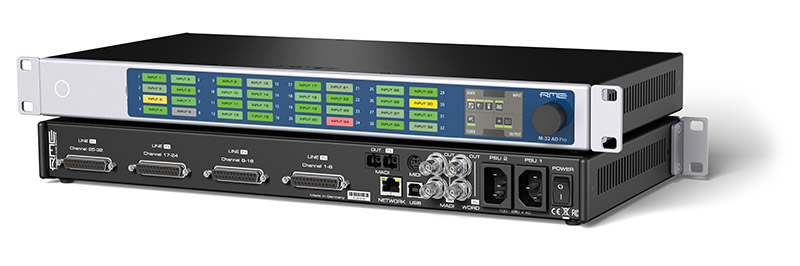

M-32 AD Pro 【受注発注品・ご注文後納期約2ヶ月】
販売価格￥605,000（税込）
ショッピングページはこちら＞＞

M-32 AD Pro

ライン入力1~32
・D-sub 25ピン（Tascamピン配列）
・解像度:24 bit
・チャンネル毎のInputレベル切替:+24 dBu、+19 dBu、+13 dBu @ 0 dBFS
・入力ACカップル、完全対照の信号経路(サーボ・バランス)
・入力インピーダンス：10kΩ（バランス）、5kΩ（アンバランス）
・SN比 (SNR) @ +24 dBu、44.1 kHz:117.0 dB RMS unweighted、120.7 dBA
・SN比 (SNR) @ +19 dBu:116.3 dB RMS unweighted、119.9 dBA
・SN比 (SNR) @ +13 dBu:114.7 dB RMS unweighted、118.3 dBA
・周波数特性@ 44.1 kHz、-0.1 dB:5 Hz ~ 20.5 kHz
・THD @ -1 dBFS:< -111 dB、< 0.00029%
・THD+N @ -1 dBFS:< -108 dB、< 0.00039 % ・チャンネル分離:> 110 dB

ワードクロック入力
・BNC、ターミネーション (75 kΩ)
・SteadyClockTMにより低ジッター同期を保証、バリスピード動作時を含む
・ネットワーク上のDCオフセットに影響されない
・Signal Adaptation Circuit：自動信号センタリングとヒステリシスによる信号の再生成
・過剰電圧保護
・レベル範囲： 1.0 Vpp – 5.0 Vpp
・ロック範囲： 27 kHz – 200 kHz
・入力信号同期時のジッター： < 1 ns ・ジッター抑制： > 30 dB (2.4 kHz)

AVB入力
・4ストリーム（それぞれ最大8、12、16チャンネル）
・フォーマット：AM-824、AAF、CRF

ABV出力
・4ストリーム（それぞれ最大8、12、16チャンネル）
・フォーマット：AM-824、AAF、CRF

MADI入力
・BNCコアキシャル、75 Ω, AES10-1991に基づく
・高感度入力部 (< 0.2 Vpp)
・オプティカル： FDDI duplex SCコネクタ
・62.5/125 と 50/125 に対応
・56チャンネルと64チャンネルモード、96kフレームに対応
・シングルワイヤ：最大64チャンネル24ビット48 kHz
・ダブルワイヤ/ 96kフレーム：最大32チャンネル24ビット96 kHz
・クワッドワイヤ：最大16チャンネル24ビット192 kHz
・入力信号に同期の際のジッター： < 1 ns ・ジッター抑制： > 30 dB (2.4 kHz)

MADI出力
・コアキシャル：BNC, 75 Ω, AES10-1991に基づく
・出力レベル：900 mVpp
・ケーブル長（コアキシャル）：100 mまで
・オプティカル：FDDI duplex SCコネクタ経由
・62.5/125 と 50/125 に対応
・ケーブル長（オプティカル）： 2000 mまで
・56チャンネルおよび64チャンネルモード、96kフレームに対応
・シングルワイヤ：24bit / 48 kHz 64チャンネルまで
・ダブルワイヤ / 96kフレーム： 24bit / 96 kHz　32チャンネルまで
・クワッドワイヤ：24bit / 192 kHz　16チャンネルまで

ワードクロック出力
・BNC
・最大出力レベル：3.5 Vpp
・出力レベル@ 75 Ω : 1.8 Vpp
・インピーダンス：10 Ω
・周波数帯域：44.1、48、88.2、96、176.4、192 kHz、 +/- 1.5%

デジタル
・クロック設定：内部クロック、AVB入力、MADI入力、ワードクロック入力
・低ジッター設計：< 1 ns PLLモード、全入力・外部クロックのジッター抑制値：> 30 dB (2.4 kHz)
・ADコンバート時のクロックジッター：ほぼゼロ
・100ns以上のジッターでもPLLによりドロップアウトゼロを保証
・対応サンプルレート： 44.1、48、88.2、96、176.4、192 kHz

MIDI
・レガシーSysExリモート・コントロール・コマンドの受信、パススルー
・Mini DIN-6 端子
・オプトカップリング、グラウンドフリー入力

MIDI over MADI
・56チャンネル（48kフレーム時）のユーザービットを使用し「不可視」送信

◆RME

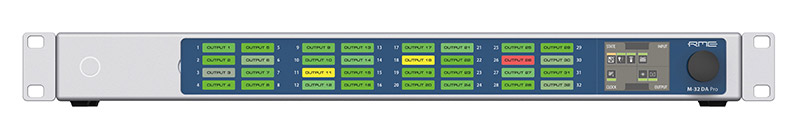

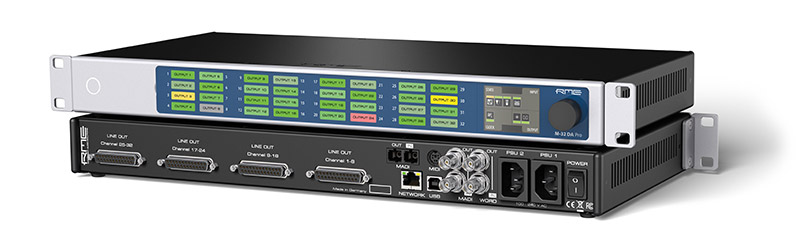

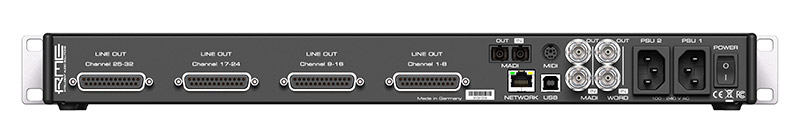

M-32 DA Pro 【受注発注品・ご注文後納期約2ヶ月】
販売価格￥605,000（税込）
ショッピングページはこちら＞＞

M-32 DA Pro

ライン出力1~32
・D-sub 25ピン（Tascamピン配列）
・解像度:24 bit
・チャンネル毎の出力レベル切替:+24 dBu、+19 dBu、+13 dBu @ 0 dBFS
・出力DCカップリング、完全対照の信号経路(完全バランス)
・出力インピーダンス:200 Ω バランス、100 Ω アンバランス
・SN比 (SNR) @ +13/+19/+24 dBu116 dB RMS unweighted、119 dBA
・周波数特性@ 44.1 kHz、-0.1 dB:0 Hz ~ 22 kHz
・THD @ -1 dBFS:< -109 dB、< 0.00035 %
・THD+N @ -1 dBFS:< -107 dB、< 0.00043 % ・チャンネル分離:> 110 dB

ワードクロック入力
・BNC、ターミネーション (75 Ω)
・SteadyClockTMにより低ジッター同期を保証、バリスピード動作時を含む
・ネットワーク上のDCオフセットに影響されない
・Signal Adaptation Circuit：自動信号センタリングとヒステリシスによる信号の再生成
・過剰電圧保護
・レベル範囲： 1.0 Vpp – 5.0 Vpp
・入力信号同期時のジッター： < 1 ns ・ジッター抑制： > 30 dB (2.4 kHz)

AVB入力
・4ストリーム（それぞれ最大8、12、16チャンネル）
・フォーマット：AM-824、AAF、CRF

ABV出力
・4ストリーム（それぞれ最大8、12、16チャンネル）
・フォーマット：AM-824、AAF、CRF

デジタル
・クロック設定：内部クロック、AVB入力、MADI入力、ワードクロック入力
・低ジッター設計：< 1 ns PLLモード、全入力・内部クロック： 800 ps ジッター、ランダム・スペクトラム拡散・外部クロックのジッター抑制値：> 30 dB (2.4 kHz)
・DAコンバート時のクロックジッター：ほぼゼロ
・100ns以上のジッターでもPLLによりドロップアウトゼロを保証
・対応サンプルレート： 44.1、48、88.2、96、176.4、192 kHz

MIDI
・レガシーSysExリモート・コントロール・コマンドの受信、パススルー
・Mini DIN-6 端子
・オプトカップリング、グラウンドフリー入力

MIDI over MADI
・56チャンネル（48kフレーム時）のユーザービットを使用し「不可視」送信

一般
・寸法 440 x 44 x 243 mm
・重量 2.8 kg
・準拠 CE、FCC、WEEE、RoHS
・電源 60W AC 90~264V(2系統)
・消費電力通常時 30W、スタンバイ時 0.5W

新世代のM-32シリーズ

コンパクトな1Uラックには、ハイエンド仕様のコンバーターをはじめとする最高水準のコンポーネントが採用されており、すべてのチャンネルで卓越したオーディオ品質を提供します。現場からの様々なフィードバックを反映し、フロント・ハ?ネルで機器のステータスを簡単に確認しエンコーダーとディスプレイを使って搭載されるすべての機能設定が可能です。32個の緑/黄/赤色のバックライトLED付きカスタム・ラベルが、信号レベルをリアルタイムで表示し、これにより離れた場所からでも瞬時にユニットの状態を確認できます。

本体にウェブ・サーバーを内蔵し、機器を簡単に遠隔操作できるインターフェイスを採用するなど、M-32 Proシリーズの登場により、信頼性と品質を両立する高品位なMADI / AVB経由のデジタル・オーディオ伝送が行えるようになります。

アナログ＜＞デジタルの新たなリファレンス

最新の高解像度コンバーター・チップと完全なバランス・アナログ回路デザインを備えるM-32 Proシリーズは、極めて低いTHD値と、120dB(A)のS/N比を実現した、真のリファレンス・クラス・コンバーターです。
リニアな特性、そして透明な音質

M-32 Proシリーズのそれぞれのチャンネルは最大192kHzのサンプリング周波数でのAD / DA変換に対応します。また内部フィルターはADI-2 Proの内部フィルターをベースに開発を行い、0Hzまで完全にリニアな周波数応答を実現しています。

RMEデバイスで高いクロック精度そして驚異的な低ジッターを実現する独自のクロック技術であるSteadyClockは、レコーディングやPAなど数々の現場でプロフェッショナル・ユーザーから高い支持を獲得し、RMEの哲学である「色づけしない透明なサウンド」を実現する重要な技術です。

主な特徴
・32チャンネルADまたはDAコンバーター、完全シンメトリカル設計、120 dBA
・19インチ、1Uサイズ
・Peak / RMSメーター付きの大型3色バックライト・チャンネル・インジケーター
・カスタマイズ可能なチャンネル・ラベル付きのマグネット・カバー
・SteadyClock FS – 高度なジッター抑制、クロックのリジェネレート
・SyncCheckとICC – クロックが同期していない時に利用可能な他の信号を検出
・MADI自動入力切替 – 有効な入力信号を自動的に探知して入力端子を切り替えるリダンダンシー機能を搭載
・デバイスすべてのコントロールが行える、コントロール・ノブ付き2インチ・ディスプレイ
・15のプリセットが保存可能な保存領域
・ファームウェアのアップグレードに対応
・本体のロック機能とダーク・モードを搭載
・最大224の入力を192の出力に自由にルーティング可能（4チャンネル毎）
・HTTP、JSON、IEEE 1722.1 AVDECC、MIDI over MADI、MIDIを使ったリモート・コントロールに対応
・32チャンネルADまたはDAコンバーター、完全シンメトリカル設計、120 dBA
・19インチ、1Uサイズ
・Peak / RMSメーター付きの大型3色バックライト・チャンネル・インジケーター
・カスタマイズ可能なチャンネル・ラベル付きのマグネット・カバー
・SteadyClock FS – 高度なジッター抑制、クロックのリジェネレート
・SyncCheckとICC – クロックが同期していない時に利用可能な他の信号を検出
・MADI自動入力切替 – 有効な入力信号を自動的に探知して入力端子を切り替えるリダンダンシー機能を搭載
・デバイスすべてのコントロールが行える、コントロール・ノブ付き2インチ・ディスプレイ
・15のプリセットが保存可能な保存領域
・ファームウェアのアップグレードに対応
・本体のロック機能とダーク・モードを搭載
・最大224の入力を192の出力に自由にルーティング可能（4チャンネル毎）
・HTTP、JSON、IEEE 1722.1 AVDECC、MIDI over MADI、MIDIを使ったリモート・コントロールに対応
・監視され二重化された内部PSU x 2
・二重化電源
